Raccords sans soudures Daikin — 1/4 – FR.SDGTB06_B_5

149 €

104 € -30%

TVA incluse de 20 %, soit 87 € HT

TTC 5 jours en moyenne

Options disponibles

Choisir le diamètre : 1/4

Quantité

Livraison : 5 jours en moyenne

Référence : ERRA12EW17+ELVX12S18E9W

Livraison sous 4 à 5 jours

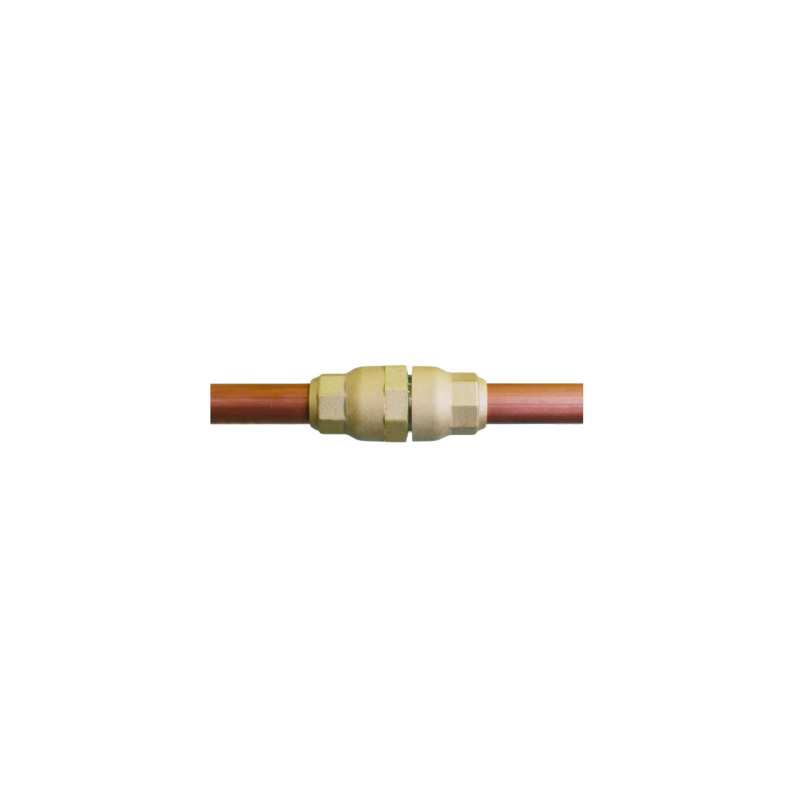

Daikin propose une gamme de raccords adaptés pour les réseaux frigorifiques

Les canalisations sont facilement raccordées sans soudures et sans outils spécifiques.
Ces raccords satisfont les critères d'étanchéité et assurent une stricte sécurité.
Conditionnement par 5 unités

Daikin propose une gamme de raccords adaptés pour les réseaux frigorifiques, dédiés aux installations en cuivre frigorifique des systèmes VRV. Les canalisations sont facilement raccordées sans soudures et sans outils spécifiques (technologie Tightfit). Ces raccords satisfont les critères d'étanchéité et assurent une stricte sécurité. Conditionnement par 5 unités.

Caractéristiques

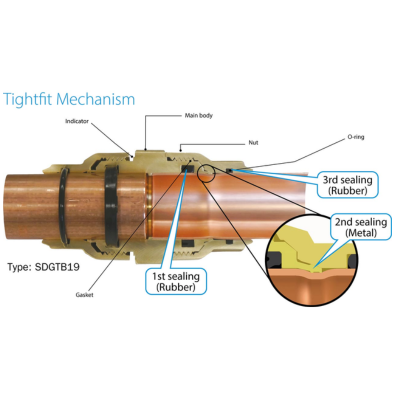

Double griffe mécanique étanche certifiée ISO 14903.
Une gamme spécifique de Refnet en forme de U a été spécialement développée pour se combiner avec ces raccords.
Étanchéité renforcée grâce à quatre joints en résine.
Extrêmement durable : peut résister à une pression de 4 fois la pression de service maximale du R-32, soit jusqu'à 17,2 MPa.

Installation en 4 étapes

Tracer le repère — Grâce au gabarit, marquer le tube pour matérialiser le repère jusqu'à l'enfoncement du raccord.
Insertion du tube frigorifique — Insérer le raccord à la main jusqu'à ce qu'il atteigne le repère. Le repère doit disparaître.
Serrez l'écrou — Tenir le corps principal et serrer l'écrou à la main, puis à la clé anglaise jusqu'à ce que l'indicateur vert disparaisse et que l'écrou entre en contact avec la face plate du corps.
Contrôlez — L'indicateur vert ne doit plus être visible. Placer le gabarit de marquage contre la face d'extrémité de l'écrou et vérifier que le repère en L ou en T figure complètement dans l'encoche du gabarit.

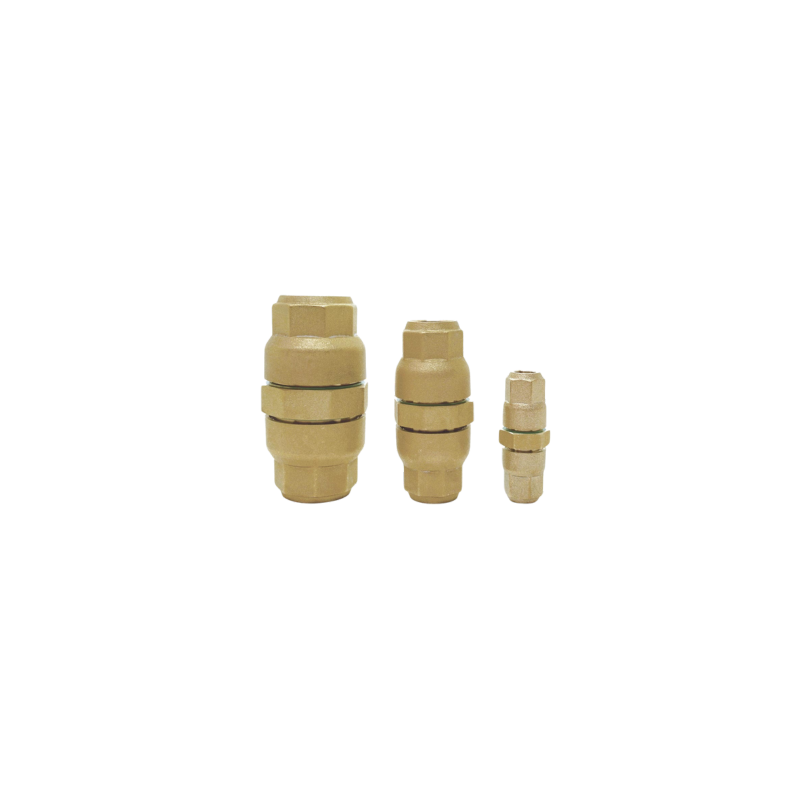

Raccords standards droits

Diamètre	L (mm)	l (mm)	Poids unitaire (g)	Référence	Nbre par colis	Prix € HT
6,35 mm (1/4")	50,4	15	43	SDGTC06_B	100	2175
6,35 mm (1/4")	50,4	15	43	FR.SDGTC06_B_5	5	120
9,52 mm (3/8")	55	19,9	79	SDGTC09_B	90	2383
9,52 mm (3/8")	55	19,9	79	FR.SDGTC09_B_5	5	145
12,7 mm (1/2")	59	23,5	113	SDGTC12_B	70	2413
12,7 mm (1/2")	59	23,5	113	FR.SDGTC012_B_5	5	190
15,9 mm (5/8")	74	30	210	SDGTC15_B	50	1967
15,9 mm (5/8")	74	30	210	FR.SDGTC015_B_5	5	250
19,1 mm (3/4")	76,8	34,6	273	SDGTB19_B	45	2331
19,1 mm (3/4")	76,8	34,6	273	FR.SDGTB019_B_5	5	288
22,2 mm (7/8")	83,4	40,2	292	SDGTB22_B	30	1811
22,2 mm (7/8")	83,4	40,2	292	FR.SDGTB022_B_5	5	335
28,6 mm (1 1/8")	88	46,7	515	SDGTB28_B	24	1758
28,6 mm (1 1/8")	88	46,7	515	FR.SDGTB028_B_5	5	406
34,9 mm (1 3/8")	101,5	51,1	686	BDGTA34_B	20	3517
34,9 mm (1 3/8")	101,5	51,1	686	FR.BDGTA34_B_5	5	973
41,3 mm (1 5/8")	103,5	58,3	881	BDGTA41_B	16	3974
41,3 mm (1 5/8")	103,5	58,3	881	FR.BDGTA41_B_5	5	1369

Raccords asymétriques de réduction (diamètres différents de chaque côté)

Diamètre	L (mm)	l (mm)	Poids unitaire (g)	Référence	Nbre par colis	Prix € HT
6,35-9,52 mm (1/4"-3/8")	52,7	19,9	67	SDGTC0906_B	90	3319
6,35-9,52 mm (1/4"-3/8")	52,7	19,9	67	FR.SDGTC906_B_5	5	201
9,42-12,7 mm (3/8"-1/2")	57,5	23,5	101	SDGTC1209_B	70	3007
9,42-12,7 mm (3/8"-1/2")	57,5	23,5	101	FR.SDGTC1209_B_5	5	235
12,7-15,9 mm (1/2"-5/8")	65	30	164	SDGTC1512_B	60	2747
12,7-15,9 mm (1/2"-5/8")	65	30	164	FR.SDGTC1512_B_5	5	250
15,9-19,1 mm (5/8"-3/4")	76,8	34,6	244	SDGTC1915_B	45	2621
15,9-19,1 mm (5/8"-3/4")	76,8	34,6	244	FR.SDGTC1915_B_5	5	318
19,1-22,2 mm (3/4"-7/8")	81,5	40,2	358	SDGTB2219_B	30	2039
19,1-22,2 mm (3/4"-7/8")	81,5	40,2	358	FR.SDGTB1915_B_5	5	376
22,2-25,4 mm (7/8"-1")	85,8	43,5	444	SDGTB2522_B	30	2247
22,2-25,4 mm (7/8"-1")	85,8	43,5	444	FR.SDGTB2522_B_5	5	415
25,4-28,6 mm (1"-1 1/8")	88,1	46,7	505	SDGTB2825_B	24	1967
25,4-28,6 mm (1"-1 1/8")	88,1	46,7	505	FR.SDGTB2825_B_5	5	454
28,6-34,9 mm (1 1/8"-1 3/8")	101,5	51,1	645	SDGTB3428_B	20	2487
28,6-34,9 mm (1 1/8"-1 3/8")	101,5	51,1	645	FR.SDGTB3428_B_5	5	150

Raccords Refnet en U sans soudure

Indice de puissance	Nombre de tubes	Raccords Refnet traditionnels équivalents	Réf. Refnet en U sans soudure	Prix € HT
X < 290	2 tubes	KHRQ22M20TA / KHRQ22M20T / KHRQ22M29T9	BHRG26A33T	248
290 ≤ X ≤ 640	2 tubes	KHRQ22M64T	BHRG26A72T	396
640 ≤ X	2 tubes	KHRQ22M75T	BHRG26A73T	562
X < 290	3 tubes	KHRQ23M20T / KHRQ23M29T9	BHRG25A33T	248
290 ≤ X ≤ 640	3 tubes	KHRQ23M64T	BHRG25A72T	396
640 ≤ X	3 tubes	KHRQ23M75T	BHRG25A73T	562

i Informations sur les accessoires

Les accessoires présentés ici sont compatibles avec ce produit. Cette sélection n'est pas nécessairement exhaustive : si vous ne trouvez pas l'accessoire recherché, contactez-nous, nous vous conseillerons la solution adaptée.
