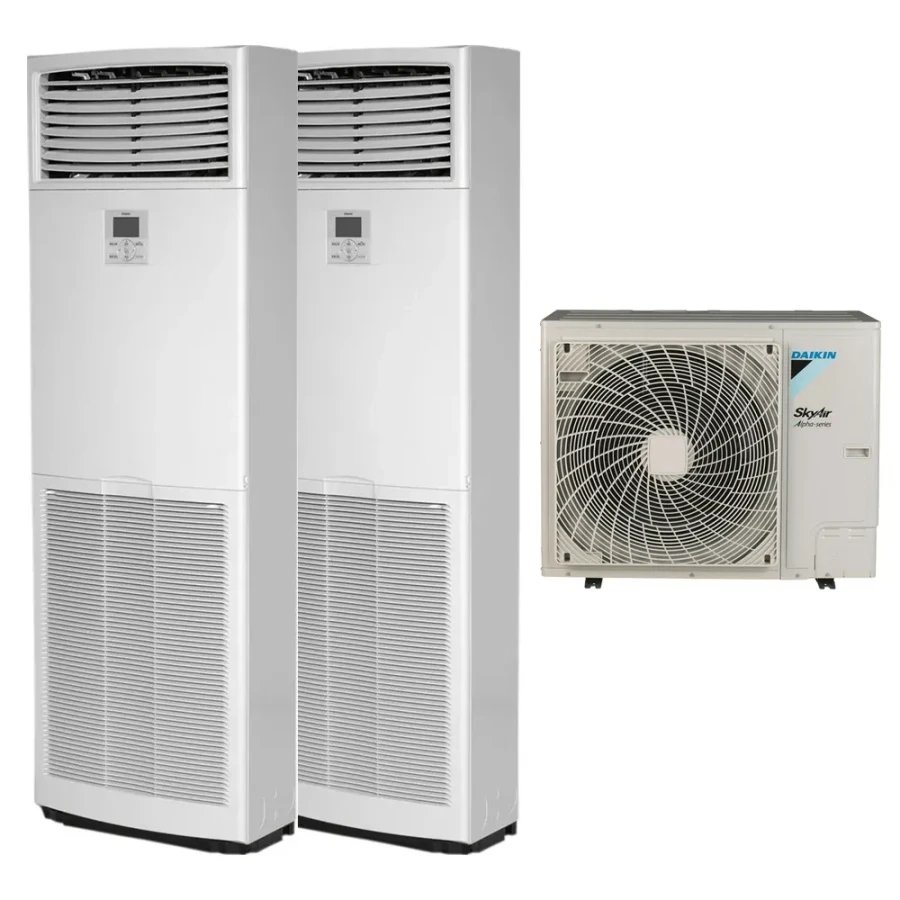

Twin Daikin 2 × console carrossée verticale FVA71A sur RZAG140NY1 Alpha-series 380 V – 14 kW pour 140 m²
14 677 €
8 806 €
-40%
TVA incluse de 20 %, soit 7339 € HT
TTC
48/72 h selon les stocks constructeurs
Ensemble Twin Daikin Sky Air prêt à installer : 2 consoles carrossées verticale FVA71A de 7 kW chacune, alimentées par une seule unité extérieure RZAG140NY1 (Alpha-series triphasé 380 V). 14 kW au total, pour une surface de l'ordre de 140 m² sous 2,50 m de plafond. Livré avec sa dérivation Refnet et la télécommande filaire Madoka qui pilote les deux unités ensemble.
Twin Daikin 2 × FVA71A + RZAG140NY1 : une seule unité extérieure, 2 points de soufflage
En configuration Twin, Daikin autorise le raccordement de deux unités intérieures identiques sur une même unité extérieure Sky Air. Les 2 consoles carrossées verticale FVA71A fonctionnent de concert : même mode, même consigne, même programmation, depuis une télécommande Madoka unique. Elles doivent donc équiper le même volume (open space, salle de réunion, restaurant, magasin), où elles répartissent l'air bien plus uniformément qu'une seule unité de forte puissance.
Ce que comprend l'ensemble
- 2 × unités intérieures console carrossée verticale FVA71A (7 kW)
- 1 × unité extérieure RZAG140NY1 (13.4 kW froid / 15.5 kW chaud)
- 1 × dérivation Refnet KHRQ22M20TA7 (répartition du fluide vers chaque unité)
- 1 × télécommande filaire Madoka BRC1H52W, raccordée en série sur les 2 unités
Surface couverte
Avec 14 kW répartis sur 2 points de diffusion, cet ensemble convient à une pièce d'environ 140 m² (plafond à 2,50 m, isolation courante). Une exposition très vitrée, des apports internes importants ou une hauteur sous plafond supérieure demandent un calcul de charge : notre calculateur en ligne et notre équipe sont là pour affiner le dimensionnement.
Données techniques
| Puissance restituée | 13.4 kW froid / 15.5 kW chaud (application Twin : 2 × 7 kW) |
|---|---|
| Gamme Sky Air | Alpha-series (RZAG, haut rendement) |
| Type d'unité intérieure | Console |
| Alimentation | 400 V triphasé (3P+N+T, 50 Hz) |
| Protection électrique | 380V triphasé - disjoncteur 16A |
| Liaisons frigorifiques | Refnet vers groupe : 3/8 - 5/8 · Unités vers Refnet : 3/8 - 5/8 |
| Longueur de liaison | jusqu'à 85 m, dénivelé 30 m |
| Fluide | R32 – Préchargé d'usine jusqu'à 40 m (3,7 kg R32) |
| Niveau sonore unité intérieure | 38 à 43 dB(A) |
| Niveau sonore unité extérieure | 52 dB(A) |
| Chauffage par grand froid | 13,5 kW à -5 °C · 12,7 kW à -10 °C |
| Dimensions unité intérieure (H x L x P, mm) | 1850 x 600 x 270 |
| Dimensions unité extérieure (H x L x P, mm) | 870 x 1100 x 490 |
| Garantie | 3 ans pièces, 5 ans compresseur |
Options et mise en œuvre
- Pilotage à distance : la carte Wi-Fi Daikin BRP069C81 (application Onecta) n'est pas incluse ; elle se trouve dans les accessoires associés.
- Coloris de la Madoka : blanche (BRC1H52W) de série, argent (BRC1H52S) ou noire (BRC1H52K) au même prix sur demande.
- Raccords sans brasure : les raccords rapides Daikin adaptés aux diamètres indiqués sont proposés en accessoires.
- Réseau frigorifique : longueurs et dénivelés à valider dans la documentation technique Daikin ; l'installation et la mise en service sont réservées à un professionnel titulaire de l'attestation de capacité fluides.
Besoin d'un panachage de puissances ou d'un autre type d'unité ? Écrivez-nous, nous composons l'ensemble sur mesure.
i Informations sur les accessoires
Les accessoires présentés ici sont compatibles avec ce produit. Cette sélection n'est pas nécessairement exhaustive : si vous ne trouvez pas l'accessoire recherché, contactez-nous, nous vous conseillerons la solution adaptée.
Accessoires constructeurs
Accessoires
2xFVA71A + RZAG140NY1 + KHRQ22M20TA7 + BRC1H52W
Fiche technique
- Puissance nominale
- 13.4 kW froid / 15.5 kW chaud
- Technologie
- Alpha-series
- Protection électrique
- 380V triphasé - disjoncteur 16A
- Dimension unité intérieure - H x L x P
- 1850 x 600 x 270
- Dimension unité extérieure - H x L x P
- 870 x 1100 x 490
- Gaz préchargé d'usine
- R32
- Garantie constructeur
- 3 ans pièces
5 ans compresseur - Type
- Pack Twin (2 unités simultanées)
- Raccordement frigorifique
- Refnet vers groupe : 3/8 - 5/8
Unités vers Refnet : 3/8 - 5/8 - Type d'unité intérieure
- Console
- Longueur maxi raccordement frigorifique
- jusqu'à 85 m, dénivelé 30 m
- Alimentation électrique
- 400 V triphasé (3P+N+T, 50 Hz)
- Charge frigorifique
- Préchargé d'usine jusqu'à 40 m (3,7 kg R32)
- Pression sonore unité intérieure
- 38 à 43 dB(A)
- Télécommande
- Télécommande filaire Madoka BRC1H52W incluse
- Pression sonore groupe extérieur
- 52 dB(A)
- Puissance chauffage grand froid
- 13,5 kW à -5 °C · 12,7 kW à -10 °C
