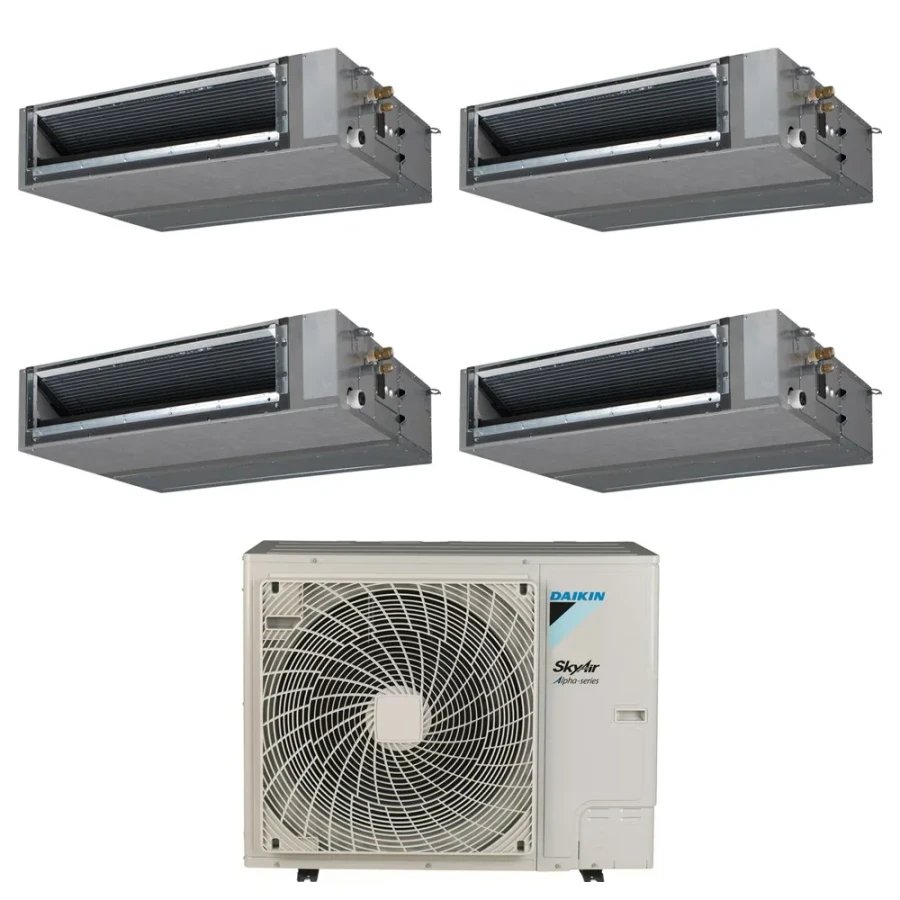

Double Twin Daikin 4 × gainable standard FBA35A9 sur RZAG125NY1 Alpha-series 380 V – 14 kW pour 140 m²
17 462 €
10 477 €
-40%
TVA incluse de 20 %, soit 8731 € HT
TTC
48/72 h selon les stocks constructeurs
Ensemble Double Twin Daikin Sky Air prêt à installer : 4 gainables standard FBA35A9 de 3,5 kW chacune, alimentées par une seule unité extérieure RZAG125NY1 (Alpha-series triphasé 380 V). 14 kW au total, pour une surface de l'ordre de 140 m² sous 2,50 m de plafond. Livré avec ses 3 dérivations Refnet et la télécommande filaire Madoka qui pilote les quatre unités ensemble.
Double Twin Daikin 4 × FBA35A9 + RZAG125NY1 : une seule unité extérieure, 4 points de soufflage
En configuration Double Twin, Daikin autorise le raccordement de quatre unités intérieures identiques sur une même unité extérieure Sky Air. Les 4 gainables standard FBA35A9 fonctionnent de concert : même mode, même consigne, même programmation, depuis une télécommande Madoka unique. Elles doivent donc équiper le même volume (open space, salle de réunion, restaurant, magasin), où elles répartissent l'air bien plus uniformément qu'une seule unité de forte puissance.
Ce que comprend l'ensemble
- 4 × unités intérieures gainable standard FBA35A9 (3,5 kW)
- 1 × unité extérieure RZAG125NY1 (12.1 kW froid / 13.5 kW chaud)
- 3 × dérivations Refnet KHRQ22M20TA7 (répartition du fluide vers chaque unité)
- 1 × télécommande filaire Madoka BRC1H52W, raccordée en série sur les 4 unités
Surface couverte
Avec 14 kW répartis sur 4 points de diffusion, cet ensemble convient à une pièce d'environ 140 m² (plafond à 2,50 m, isolation courante). Une exposition très vitrée, des apports internes importants ou une hauteur sous plafond supérieure demandent un calcul de charge : notre calculateur en ligne et notre équipe sont là pour affiner le dimensionnement.
Données techniques
| Puissance restituée | 12.1 kW froid / 13.5 kW chaud (application Double Twin : 4 × 3,5 kW) |
|---|---|
| Gamme Sky Air | Alpha-series (RZAG, haut rendement) |
| Type d'unité intérieure | Gainable |
| Alimentation | 400 V triphasé (3P+N+T, 50 Hz) |
| Protection électrique | 380V triphasé - disjoncteur 16A |
| Liaisons frigorifiques | Unités vers Refnet : 1/4 - 3/8 · Refnet vers groupe : 3/8 - 5/8 |
| Longueur de liaison | jusqu'à 85 m, dénivelé 30 m |
| Fluide | R32 – Préchargé d'usine jusqu'à 40 m (3,7 kg R32) |
| Niveau sonore unité intérieure | 29 à 37 dB(A) |
| Niveau sonore unité extérieure | 52 dB(A) |
| Chauffage par grand froid | 12,9 kW à -5 °C · 12 kW à -10 °C |
| Dimensions unité intérieure (H x L x P, mm) | 245 x 700 x 800 |
| Dimensions unité extérieure (H x L x P, mm) | 870 x 1100 x 490 |
| Garantie | 3 ans pièces, 5 ans compresseur |
Options et mise en œuvre
- Pilotage à distance : la carte Wi-Fi Daikin BRP069C81 (application Onecta) n'est pas incluse ; elle se trouve dans les accessoires associés.
- Coloris de la Madoka : blanche (BRC1H52W) de série, argent (BRC1H52S) ou noire (BRC1H52K) au même prix sur demande.
- Raccords sans brasure : les raccords rapides Daikin adaptés aux diamètres indiqués sont proposés en accessoires.
- Réseau frigorifique : longueurs et dénivelés à valider dans la documentation technique Daikin ; l'installation et la mise en service sont réservées à un professionnel titulaire de l'attestation de capacité fluides.
Besoin d'un panachage de puissances ou d'un autre type d'unité ? Écrivez-nous, nous composons l'ensemble sur mesure.
i Informations sur les accessoires
Les accessoires présentés ici sont compatibles avec ce produit. Cette sélection n'est pas nécessairement exhaustive : si vous ne trouvez pas l'accessoire recherché, contactez-nous, nous vous conseillerons la solution adaptée.
Accessoires gainable
Distribution d'air & zoning
Accessoires constructeurs
Accessoires
4xFBA35A9 + RZAG125NY1 + 3xKHRQ22M20TA7 + BRC1H52W
Fiche technique
- Puissance nominale
- 12.1 kW froid / 13.5 kW chaud
- Technologie
- Alpha-series
- Protection électrique
- 380V triphasé - disjoncteur 16A
- Dimension unité intérieure - H x L x P
- 245 x 700 x 800
- Dimension unité extérieure - H x L x P
- 870 x 1100 x 490
- Gaz préchargé d'usine
- R32
- Garantie constructeur
- 3 ans pièces
5 ans compresseur - Type
- Pack Double Twin (4 unités simultanées)
- Raccordement frigorifique
- Refnet vers groupe : 3/8 - 5/8
Unités vers Refnet : 1/4 - 3/8 - Type d'unité intérieure
- Gainable
- Longueur maxi raccordement frigorifique
- jusqu'à 85 m, dénivelé 30 m
- Alimentation électrique
- 400 V triphasé (3P+N+T, 50 Hz)
- Charge frigorifique
- Préchargé d'usine jusqu'à 40 m (3,7 kg R32)
- Pression sonore unité intérieure
- 29 à 37 dB(A)
- Télécommande
- Télécommande filaire Madoka BRC1H52W incluse
- Pression sonore groupe extérieur
- 52 dB(A)
- Puissance chauffage grand froid
- 12,9 kW à -5 °C · 12 kW à -10 °C
